Práctica 2: 3D Reconstruction (Puntos homólogos y triangulación)

En la entrada anterior encontramos la recta epipolar, por lo que ya podemos buscar los puntos homólogos. Para ello emplearemos la correlación para ver cuales son los puntos más parecidos entre ellos.

En primer lugar se probó a realizar la búsqueda del punto más parecido recorriendo la epipolar y en un margen respecto a ella, ya que puede haber errores de calibración. Esta búsqueda se hacia mediante parches y comprobando la correlación que había entre ellos. Cuanto mayor correlación mayor parecido existe. Es decir, se realizaba SAD (Sum of Absolute Differences), pero se ha comprobado que se introduce bastante ruido en la reconstrucción.

Por este motivo, se ha decidido emplear SAD, pero empleando puntuación. Es decir, se hace la diferencia absoluta y si supera un umbral se da un voto. Una vez tengamos la suma de los votos de cada parche nos quedaremos con el que mayor puntuación tenga. Hay que mencionar que la correlación se hace en el espacio de color HSV y el tamaño de parches que se ha empleado es de 23x23.

En la siguiente imagen podemos observar la epipolar en color rojo, y los márgenes hasta los cuales se busca el punto homólogo en azul.

En la siguiente imagen se puede ver un punto de interés marcado con un círculo azul y tras esta una imagen del punto homólogo de dicho punto pintado en rojo.

Una vez hemos encontrado los homólogos y tenemos emparejados los puntos, ya podemos realizar la reconstrucción 3D. La reconstrucción consistirá en calcular los rayos de retroproyección de cada punto emparejado y con ellos el punto donde intersectan. Debido a que puede haber errores en la calibración de las cámaras puede que los rayos no intersecten por lo que se busca el punto de mínima distancia.

Los rayos de retroproyección se obtienen de la siguiente forma:

1. Retroproyectamos los puntos al espacio 3D. Para ello convertimos los puntos al sistema de la cámara mediante:



pointInOpt = self.camRightP.graficToOptical(pointIn)

Se obtiene el punto 3D correspondiente al 2D:

p3d = self.camRightP.backproject(pointInOpt)



2. Una vez que tenemos los puntos en el espacio 3D y la posición de las cámaras, ya podemos calcular los rayos de retroproyección. El rayo de retroproyección será la recta que pase por el punto y la posición de la cámara.

Una vez tenemos los rayos de retroproyección, el punto 3D debería situarse donde intersectan ambos rayos de retroproyección. Esto como hemos comentado anteriormente, solamente ocurrirá en una situación ideal en la que la calibración de las cámaras sea perfecta, pero en la realidad no es así. Por lo que se busca el punto que minimiza la distancia entre ambas rectas. Para realizar esta búsqueda me he basado en la solución que se plantea en la siguiente página: http://www.homer.com.au/webdoc/geometry/lineline3d.htm.

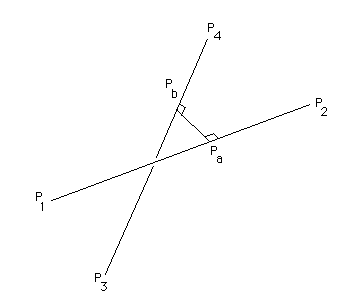

En la siguiente imagen se puede ver un esquema de la situación que tendríamos entre nuestros dos rayos de retroproyección.

Donde P1 es la posición de la cámara izquierda, P3 es la posición de la cámara derecha, P2 es la posición del punto 3d detectado de la cámara izquierda, y P4 es el punto 3d correspondiente al homólogo.

Tras obtener los puntos pa y pb, que se mencionan en el enlace anterior, se puede calcular nuestro punto tridimensional, ya que se encontrará entre ambos puntos. Además, cuando buscamos la intersección de los rayos para calcular el punto 3d, se ha introducido una restricción para tratar de eliminar errores. La restricción es la siguiente: si la distancia entre pa y pb  es superior a un umbral, el punto será descartado.

El siguiente punto que se ha llevado a cabo es el pintado de los puntos. Si se pinta cada punto cada vez que vamos realizando el proceso anterior, el tiempo de cómputo es bastante elevado. Por lo que se ha decidido guardar todos los puntos en un array y pintar dichos puntos al final. Esto agiliza bastante el cómputo.

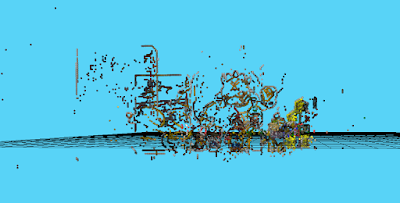

En la siguiente imagen se puede ver la reconstrucción que se ha obtenido como resultado final:

En la reconstrucción se puede ver que existe un poco de ruido, pero es bastante complicado realizar una reconstrucción sin ruido. Además, se puede ver que los puntos tienen diferentes profundidades, esto se debe a que en la escena 3D del mundo unos puntos están más alejados que otros de la cámara.

Además, se ha probado a fijar la posición de la profundidad de los puntos para ver cómo sería el resultado, ya que en la anterior imagen algunos puntos tienen diferente profundidad y es más complicado apreciar la reconstrucción. Esto lo podemos ver a continuación.

En la reconstrucción que se ve en las imágenes anteriores se hace una normalización del color entre 0 y 1. Pero está normalización se ha realizado dividiendo por el máximo valor del color del punto en la imagen para realzar ciertos tonos. Este color no es realista, por lo que se ha realizado una normalización por 255, que se puede ver en la siguiente imagen.



Práctica 2: 3D Reconstruction (Puntos de interés y epipolar)

En esta entrada se va a explicar cómo se calcula los puntos de interés y la epipolar de un punto.

Puntos de interés

El primer paso, como hemos visto en la entrada anterior, es buscar los puntos de interés. Los puntos de interés son los bordes, ya que son los que nos proporcionan más información acerca de la imagen. Para buscar los bordes se ha empleado el filtro de Canny.

Una vez tenemos la imagen binaria de los bordes, se emplea la función np.where que nos devuelve los puntos de la imagen donde hay borde. De esta forma, usando np.where no tenemos que recorrer la imagen, lo cual supondría más tiempo de ejecución. Una vez hayamos hecho esto ya tenemos nuestros puntos de interés.

En la siguiente imagen podemos ver en la GUI la representación de los bordes tanto de la imagen izquierda como de la derecha.

Hay que mencionar que se han tomado como referencia los puntos de la imagen izquierda y los homólogos se buscarán en la imagen derecha.

Epipolar

Para cada punto de interés que tenemos del paso anterior deberemos buscar la epipolar. Para calcular la epipolar se ha seguido el esquema de clase (el cual se describirá a continuación):

La epipolar se calcula para cada punto de interés siguiendo los siguientes pasos:

1.  Transformamos el sistema de coordenadas al de la cámara de la siguiente forma:

pointInOpt = self.camLeftP.graficToOptical(pointIn)

2. Retroproyectamos el punto 2D en el espacio 3D mediante:

point3d = self.camLeftP.backproject(pointInOpt)

3. Obtenemos el rayo de retroproyección. El rayo de retroproyección se calcula haciendo el producto cruzado (para lo que empleamos np.cross) del punto 3D (point3d) y la posición de la cámara izquierda. La posición de la cámara izquierda la obtenemos de la siguiente forma:

positionCamLeft = self.camLeftP.getCameraPosition()

4. Del rayo de retroproyección se tomarán dos puntos que se proyectarán sobre la imagen derecha. Estos puntos se calcularán de la siguiente forma:

projected1 = self.camRightP.project(point3d)

En mi caso se ha tomado el punto que habíamos retroproyectado al espacio 3D, y el punto medio entre el punto retroproyectado en el espacio 3D y la posición de la cámara.

Estos puntos proyectados tendremos que pasarlos a las coordenadas de la imagen derecha mediante:

p1 = self.camRightP.opticalToGrafic(projected1)

5. Mediante los dos puntos proyectados en la imagen derecha se calculará la epipolar mediante las ecuaciones de la recta.

 En la siguiente imagen se puede ver un punto de interés marcado con un círculo azul y tras esta una imagen de la epipolar de dicho punto pintada en rojo.



 En el siguiente vídeo podemos ver la epipolar de los puntos de interés (se ve cómo se pinta una epipolar tras otra) :

Práctica 2: 3D Reconstruction (Introducción)

La práctica 3D Reconstruction (https://github.com/JdeRobot/Academy/tree/master/src/3d_reconstruction) consiste en realizar una reconstrucción 3D a partir de un par estéreo. Para realizar la práctica se empleará el simulador Gazebo, la plataforma JdeRobot y la librería OpenCV para procesamiento de imágenes. En Gazebo se encuentra el entorno o mundo que observaremos con las cámaras y el cuál debemos reconstruir. La reconstrucción 3D que realicemos se proyectará en el espacio 3DViewer (una herramienta para la visualización 3D).

Para poder ver la práctica en funcionamiento primero deberemos preparar el entorno de la práctica. Para ello hay que ejecutar los siguientes comandos en un terminal:

Primero copiar la nueva interfaz:

sudo cp interface/visualization_ice.py /opt/jderobot/lib/python2.7

Luego preparar el 3dViewer:

sudo apt-get install nodejs

sudo apt-get install npm

cd 3DViewer-web

npm install electron --save-dev --save-exact

npm install jquery

npm install js-yaml

Es posible que durante la instalación de electrón salte  un error. Para solucionarlo ejecutar:

sudo apt-get install nodejs-legacy

source ~/.bashrc

Para poder ejecutar nuestra solución de la práctica habrá que ejecutar en un terminal:

* Ejecutar el mundo en Gazebo: gazebo reconstruccion3D.world

* Ejecutar el componente 3d_reconstruction: python2 3d_reconstruction.py 3d_reconstruction_conf.yml

* Ejecutar el visor 3D:

cd 3DViewer-web
npm start

Si ejecutamos el mundo de Gazebo podemos ver el robot Kobuki, que mediante las dos cámaras, tendrá que ser capaz de reconstruir justo los objetos que tiene en frente. El escenario de Gazebo lo vemos en la siguiente imagen:

Antes de reconstruir la escena se ha probado a pintar algún punto en el visor 3D. Un punto cualquiera se puede pintar en el visor si ponemos en el método execute de MyAlgorithm.py el siguiente código:

point = np.array([1,1,1])

color = (0, 255, 0)

 self.sensor.drawPoint(point, color)

Si pintamos 4 puntos de ejemplo en color verde en el visor, obtenemos el siguiente resultado:

Para poder realizar el código que nos permita reconstruir la escena 3D debemos seguir los siguientes pasos:

1. Obtener los puntos de interés.

2. Encontrar los puntos de la imagen derecha que se corresponden con los puntos de la izquierda, es decir, los puntos homólogos. Para ello deberemos hacer uso de la epipolar.

3. Realizar una triangulación para hacer la reconstrucción 3D de la escena mediante los pares de puntos.

4. Representación.

Práctica 1: Follow line (Prueba 2)

En la segunda prueba que se ha realizado se ha empleado un control PD en vez de un control P, ya que como vimos en la prueba 1 el fórmula 1 oscilaba mucho si empleamos únicamente un control P.

Como vimos en la anterior entrada, solamente se analizaba una única fila de la imagen, lo cual no nos proporciona suficiente información para saber si nos encontramos en recta o en curva. En esta prueba se ha modificado este procesamiento de la imagen. En esta prueba se analizan tres filas de la imagen izquierda para saber si el coche se sitúa encima de una recta o de una curva, o si por otro caso se ha salido el coche de la línea. En este caso se analizan las filas situadas en las posiciones y1 = 260, y2 = 310, e y3 = 350. En estas líneas se calcula el centro de la línea roja, para lo cual se comprueban los valores de la imagen filtrada. Con estos centros podremos saber si nos encontramos en recta o curva.

El siguiente paso es procesar esta información. El centro de la línea roja situado en la fila y1 (260) será el único que no perderemos siempre que nos encontremos cerca de la línea roja, ya que es la posición que está situada más arriba. Si no encontramos la línea roja en la posición y1 es debido a que nos hemos salido de la línea roja. En esta situación el coche deberá ir hacia atrás y girar hacia el circuito para continuar su recorrido. Si la última vez que se ha visto la línea estaba a la izquierda de la imagen, quiere decir que el coche se ha salido hacia la derecha, y por tanto tendrá que girar a la izquierda y viceversa. Este caso se ha añadido en la práctica.

Los centros situados de la línea roja situados en las líneas y2 e y3 es posible que se pierdan al llegar a una curva grande. Esto introducirá errores.

La desviación que se tiene se calcula respecto a la posición ideal, que hemos visto en diferentes pruebas que es x=326. Para esto se calculará la diferencia entre la posición x de y1 (260) y la posición ideal. Esta es la desviación que tendremos en cuenta a la hora de hacer los diferentes controles PD que se van a hacer. Como hemos visto anteriormente, se tiene un caso por si el coche se ha salido del circuito.

Otro de los casos que se han tenido en cuenta es si el centro situado en la fila situada más abajo (y3 = 350) se ha perdido. Esto puede ocurrir si estamos en una curva grande. Si se da este caso se realizará un control PD adaptado a esta excepción. En función de la desviación que hay entre el centro situado en la fila de arriba (y1) y el centro situado en la fila de en medio (y2), se darán diferentes situaciones en las que se ajustará un PD diferente.

Hay que mencionar que un control PD está definido por un control proporcional y un control derivativo. El control PD sigue la siguiente fórmula:

Corrección = kp * error + kd * (error - error_anterior)

Otro caso que evaluaremos es si nos situamos en recta o curva. Si estamos en recta se aplicarán unas situaciones de control PD y si estamos en curva otras. Para diferenciar si nos encontramos en recta o en curva se empleará la diferencia entre la posición x de y3 y de y1. Lo que se hace exactamente es calcular la recta que pasa por el centro de y1 e y3, y después se mira la posición de x que se encuentra en esta recta para la fila y2 (310). De este modo conociendo el centro de la fila y2 y el punto x que se encuentra en la recta calculada, podemos saber si estamos en curva o recta. Esto se explica mejor a continuación. Para saber si es curva o recta se siguen los siguientes pasos:

1. Conociendo la ecuación de una recta (y = m *  (x - x1) + y1) podemos calcular la pendiente de la recta del siguiente modo:

y = m *  (x - x1) + y1

260 - 350 = m * (x_arriba - x_abajo)

m = -90 / (x_arriba - x_abajo)

Donde x_arriba es el centro de la fila y1 y x_abajo es el centro de la fila de abajo.

2. Una vez conocida la ecuación de la recta que pasa por estos dos puntos, vamos a calcular el punto x de la fila de en medio (y2) que pasaría por esta recta. Este valor de x lo calculamos del siguiente modo:

 y2 - y3 = m * (x - x_abajo)

(310 - 350) * (x_arriba - x_abajo) / (-90) = (x - x_abajo)

x = (310 - 350) * (x_arriba - x_abajo) / (-90) + x_abajo

3. Una vez tenemos el punto x que pasa por la recta calculada a partir de y1 e y3, podemos calcular la desviación de x respecto al centro de y2. Si esta desviación es mayor a un umbral es que estamos en curva y si no es que estamos en recta. Y como hemos dicho aplicamos unas situaciones de PD para recta y otras para curva.

Hay que mencionar que se ha tratado de ajustar los valores de los controles PD para que no oscilara mucho el coche, aunque sigue oscilando un poco, pero no tanto como en la prueba 1.

Se ha hecho una prueba en la que se ha modificado la posición del Fórmula 1 en la salida para que no esté situado el coche justamente encima de la línea roja. En este caso se pone el coche en la zona izquierda de la línea. En el vídeo siguiente, se puede observar que el vehículo es capaz de volver otra vez encima de la línea roja.

Se ha hecho una prueba en la que durante la ejecución del código se mueve el vehículo con el teleoperador. En el vídeo siguiente, se puede observar que el vehículo es capaz de volver otra vez encima de la línea roja a pesar de intentar girar el coche con el teleoperador.

A continuación, se puede ver un vídeo de los resultados obtenidos en esta prueba. En esta prueba el tiempo de simulación en completar una vuelta es de 1 minuto y 34 segundos, mientras que el tiempo real es aproximadamente 2 minutos y 30 segundos.



A continuación se explica a que se debe esta diferencia entre el tiempo simulado y el tiempo real. En la parte inferior de Gazebo se puede ver el Real Time, el Sim. Time (tiempo simulado) y el Real Time Factor, los cuales tienen mucho que ver en el tiempo de ejecución de Gazebo. El parámetro Real Time expresa el tiempo real en ejecución. El factor Sim. Time expresa el tiempo simulado. Si utilizáramos un ordenador potente entonces el Sim. Time deberı́a estar próximo al Real Time. Mientras que si usamos un ordenador sin tantas capacidades veremos que el Sim. Time es mucho menor que el Real Time. Por su parte, el factor Real Time Factor es un producto de la tasa de actualización y el tamaño del paso. Si queremos obtener un tiempo de simulación bajo deberá estar alrededor de 1. Si este parámetro es menor que 1 veremos que la ejecución es más lenta, y cuando se aproxima a 0.2 o menos es demasiado lenta.

En el caso del ordenador empleado para la práctica, el Real Time Factor es muy

bajo en algunas ocasiones durante el pilotaje, lo que hace que el Real Time sea mucho mayor que el Sim. Time. En este ordenador el Real Time Factor normalmente oscila entre 0.4 y 0.7, siendo en grandes ocasiones cercano a 0.55. Esto implicará que haya una gran diferencia entre el tiempo simulado y el tiempo real.

Práctica 1: Follow line (Prueba 1)

Esta práctica (https://github.com/JdeRobot/Academy/tree/master/src/follow_line) consiste en completar una vuelta de un circuito Fórmula 1. Para ello será necesario emplear un control visual, así como realizar un control reactivo PID o bien un control PD. Para realizar la práctica se empleará el simulador Gazebo, la plataforma JdeRobot y la librería OpenCV para procesamiento de imágenes.

Para poder ver la práctica en funcionamiento, deberemos primero lanzar el simulador Gazebo con el mundo correpondiente, que contendrá el coche fórmula 1 y el circuito; y después ejecutar nuestro código para ver cómo se comporta el coche en el circuito. En un terminal lanzamos:

gazebo simpleCircuit.world

En otro terminal lanzamos:

 python2 ./follow_line.py FollowLineF1.yml

 El fórmula 1 posee dos sensores, que son dos cámaras, y nos proporcionarán la información necesaria para guiar a nuestro fórmula 1 por el circuito. Además, posee dos actuadores: la velocidad de tracción y la velocidad de rotación. El circuito se puede ver en la siguiente imagen:

El coche posee dos cámaras como hemos visto, aunque solamente emplearemos una (la izquierda) en la práctica, ya que con eso será suficiente. Las imágenes que capta la cámara se pueden obtener del siguiente modo:

 imageLeft = self.cameraL.getImage()

imageRight = self.cameraR.getImage()

Como hemos visto anteriormente , el objetivo de la práctica es que el coche de una vuelta al circuito. Para ello, será necesario detectar la línea roja que está en el centro de la carretera, es decir, será necesario realizar una umbralización de esta línea.

Para realizar esta umbralización, primero debemos transformar las imágenes al espacio de color HSV, ya que HSV es más robusto que RGB ante cambios de iluminación. Tras realizar la transformación a HSV, se ha hecho una umbralización de la imagen empleando la función cv2.inRange de OpenCV. Este fitrado se hace en función a los valores de rojo de la línea de la carretera.

Si mostramos la imagen tras la umbralización veríamos que aparecen puntos en negro que pertenecen a la línea roja y no debería ser así. Esto ocurre en la línea de salida del circuito, ya que se puede ver que la línea parpadea y por lo tanto no tiene siempre el tono rojo habitual. Este problema lo podemos ver en la siguiente imagen.



Para solventar este problema, se ha aplicado una operación morfológica (un cierre en concreto) empleando un elemento estructurante con forma de elipse. Se puede observar en la siguiente imagen cómo ya no quedan huecos al filtrar la línea roja.

Tras obtener una imagen con la carretera en blanco, se ha tenido en cuenta que si el coche circula sobre la carretera correctamente la línea debería aparecer más o menos centrada en la imagen. Si por el contrario, la línea aparece en la parte izquierda de la imagen o derecha, es debido a que el coche debería girar puesto que está un poco desviado de la línea roja. De esta forma se puede conocer el giro que debe realizar el coche.

La prueba que se ha realizado es analizando una única fila de la imagen y suponiendo que el centro de la línea roja es el centro de la imagen, se ha realizado un control. Para conocer el centro de la línea, se calculan las posiciones donde los píxeles tienen valor 255. El control P sigue la siguiente fórmula:

Corrección = kp * error

Se ha comprobado mediante esta prueba que el resultado no es bueno puesto que el coche se choca en la primera curva. Esto se debe a que analizar una única fila de la imagen no nos proporciona suficiente información para saber si nos encontramos en recta o en curva. Además, puede ser que el uso de un control P no sea suficiente, ya que el coche puede oscilar sobre la línea. Por lo que será mejor emplear un control PD para evitar estos vaivenes del coche. El resultado de esta prueba se puede ver en el siguiente vídeo.

Práctica 0: color filter

En esta práctica (https://github.com/JdeRobot/Academy/tree/master/src/color_filter), el objetivo es segmentar algún objeto en los vídeos proporcionados, los cuales se pueden descargar en http://jderobot.org/JdeRobot-Academy#Color_filter. En la práctica, los objetos a segmentar son o una pelota o varias pelotas. Para realizar esta práctica emplearemos la plataforma JdeRobot, el lenguaje Python y la librería OpenCV, y haremos un filtro de color.

Para poder realizar la práctica emplearemos el componente cameraserver de JdeRobot, que nos proporciona las imágenes de un vídeo o las obtenidas por una cámara. Para ejecutar el componente cameraserver ponemos en un terminal lo siguiente:

cameraserver cameraserver_conf.cfg

Para ejecutar nuestro código tenemos que poner en el terminal:

 python2 ./color_filter.py color_filter_conf.yml

1. El primer paso es obtener la imagen proporcionada por cameraserver (en este caso será la del vídeo) mediante input_image = self.camera.getImage(). Este paso ya nos lo proporcionan en la plantilla de la práctica. La imagen de entrada la podemos mostrar en la GUI que se nos proporciona en la práctica. Para ello empleamos la siguiente sentencia:

self.camera.setColorImage(input_image)

 2. Las imágenes proporcionadas por el cameraserver tienen mucho ruido. Por este motivo es recomendable emplear un suavizado para eliminar este ruido. En la solución se ha empleado un filtro Gaussiano.

 gaussian_image = cv2.GaussianBlur(input_image, (5, 5), 0.2)

3. La imagen está en RGB, por lo que hacemos una conversión de espacio de color a HSV para poder reconocer las pelotas en un ambiente de luminosidad variado.

hsv_image = cv2.cvtColor(gaussian_image, cv2.COLOR_RGB2HSV)

4. El siguiente paso es aplicar un filtro de color. Para saber qué valores aplicar para filtrar las pelotas se puede emplear la herramienta color_tuner proporcionada en la práctica. Aplicamos el filtro de color con estos valores mínimo y máximo para el tono, la saturación y la intensidad. Con dicha función obtendremos una imagen umbralizada, donde los objetos deseados aparecerá en blanco y el resto en negro.

image_HSV_filtered = cv2.inRange(hsv_image, value_min_HSV, value_max_HSV)

5. Se emplea la operación morfológica cierre para que se rellenen los huecos que quedan sin filtrar en las pelotas tratando de mejorar el umbralizado obtenido.

kernel = np.ones((19, 19), np.uint8)

image_HSV_filt_close=cv2.morphologyEx(image_HSV_filtered, cv2.MORPH_CLOSE, kernel)

self.camera.setThresoldImage(image_HSV_filt_close)

6. Copiamos la imagen original y la filtrada para no modificarlas:

image_HSV_filtered_Copy = np.copy(image_HSV_filt_close)

input_image_Copy = np.copy(input_image)

7. Se aplica findcontour de OpenCV para detectar el contorno de la zona filtrada.

_, contours, hierarchy = cv2.findContours(image_HSV_filtered_Copy, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

8. Se emplea approxPolyDP de OpenCV para aproximar los contornos.

cnt = cv2.approxPolyDP(contours[0], 3, True)

9. Se emplea boundingRect para detectar el rectángulo que se ajusta al contorno detectado.

x, y, w, h= cv2.boundingRect(cnt)

10. Por último, se pinta un rectángulo alrededor de las zonas detectadas como pelota, así como una circunferencia.

cv2.rectangle(input_image_Copy, (x, y),  (x+w, y+h), (0, 255, 0) ,2)

center = [x + w/2, y + h/2]

cv2.circle(input_image_Copy, (center[0], center[1], h/2, (255, 0, 0), 2)

pelota_roja.avi

Para realizar la detección se han usado los siguientes valores en el filtrado:

value_min_HSV = np.array([110, 195, 144])

value_max_HSV = np.array([180, 255, 255])

Debido a que solamente hay una pelota, me he quedado con el contorno de mayor área. Se puede ver el resultado en el siguiente vídeo.



pelotas_roja_azul.avi

En el caso de este vídeo, se han empleado los siguientes valores para el filtrado:

value_min_HSV = np.array([110, 195, 144])

value_max_HSV = np.array([180, 255, 255])
value_min_HSV_blue = np.array([72, 58, 34])
value_max_HSV_blue = np.array([150, 255, 255])

 Al tener dos pelotas de diferentes colores, se ha realizado un filtrado para el rojo y otro para el azul. El resultado se puede ver en el siguiente vídeo.

drone1.mp4

Para este vídeo se han empleado los siguientes valores en el filtrado:

value_min_HSV = np.array([144.55, 135.15, 76.53])

value_max_HSV = np.array([187.5, 245, 255])
value_min_HSV_blue = np.array([110.2, 145.86, 110.515])
value_max_HSV_blue = np.array([150.54, 225, 150.96])

El resultado es el siguiente:

drone2.mp4

En este vídeo se han empleado los siguientes valores en el filtrado:

value_min_HSV = np.array([120, 110, 99])

value_max_HSV = np.array([180, 255, 255])
value_min_HSV_blue = np.array([8, 110, 110])
value_max_HSV_blue = np.array([127, 246, 255])

El resultado es el siguiente:
